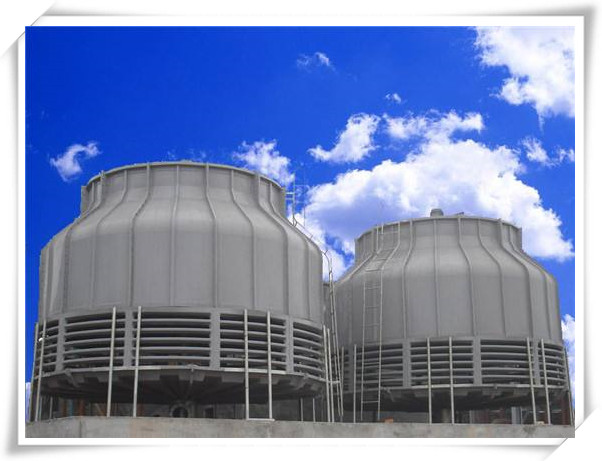

一、产品结构:

　　（1）面板：玻璃钢原料，表面干净漂亮，耐腐蚀，防老化。

　　（2）填料：为改性聚氯乙烯双向点波片，气流阻力小，热力性能好，刚性好，耐热75℃、抗寒、燃点低。
​
　　（3）电机和减速机：为外协设备。

　　（4）消声罩：玻璃钢原料，内粘空腔式阻燃型聚氯乙烯薄膜消声资料。（Glass reinforced plastic, internal viscous cavity flame retardant polyvinyl chloride film silencer material.）

　　（5）水箱：玻璃钢原料，起集水效果，设有主动补充水设施，可闭路循环直接吸水。

　　（6）布水槽：玻璃钢原料，配水均匀，超低噪声型有盖板可蔽光，防杂物飞入，减少溅水声。

　　（6）风机：叶片原料为合金铝板。风机气动力合理、效率高、风量大、噪声低、耐腐蚀等特点。

　　（8）骨架：为折边型钢组装结构，刚性好、重量轻、安装便利、运送、热镀锌防腐。

　　（9）百叶窗：玻璃钢原料，可防水溅起，并可使进塔气流均匀。

　　二、性能与选择

　　1、规划参数：

　　1）规范工况：进水温度t1=37℃，出水温度t2=32℃，规划湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃

　　2）中温工况：进水温度t1=43℃，出水温度t2=33℃，规划湿球温度τ=28℃，即水温度Δt=10℃，冷幅高t2-τ=6℃

　　3）高温工况：进水温度t1=60℃，出水温度t2=35℃，规划湿球温度τ=28℃，即水温度Δt=25℃，冷幅高t2-τ=8℃

　　三、安装使用注意事项

　　1、横流式塔进水管由两头分别装设，并连接到配水箱，用户应在接管处设置蝶阀，以供调节流量。进水管可以由下面的干管引入，也可以把干管放在塔上，这时其管道支架应落在冷却塔侧面的架上。出水管可选任一进风方向由塔底水箱接出。?

　　2、应放置在通风杰出洁净的场所。

　　3、安全及使用时应调整风筒的圆度，并使叶尖与塔壁间隙持平，并不少于10mm。叶片角度要调整到共同。调整叶片的方法为在接近叶尖150mm处，对每根叶片的前后两缘分别做一标志，再由支架下弦分别测每根叶片前后两缘的间隔，以计算出各叶片这点前后缘的高差通过数次调整使高差达到共同即为合格。应避免在多灰层，酸性气体的场院所使用，否则会导致热交换器以及配管的腐蚀。

　　4、冷却塔的进风口和墙面等之间的间隔如下：单塔型为2米，双塔型为2.5米，三塔型为3.5米，四塔以上应为5米以上，墙避高度应低于冷却塔整体高度。

　　5、冷却塔的排气口和障碍物间的间隔应为5米以上。

　　6、应避免在多灰层，酸性气体的场院所使用，否则会导致热交换器以及配管的腐蚀。
