玻璃钢冷却塔的型号构造参数
本公司专业消费圆形逆流式玻璃钢冷却塔，方形逆流式玻璃钢冷却塔，方形横流式玻璃钢冷却塔，钢筋混泥土框架逆流塔，刚架构框架方形逆流塔等等，
圆形塔型号为：DBNL3型，GBNL3型，CDBNL3型
方形塔型号为：GFNL型， GFNDP型， CDFN型， CDNFDP型，CDNFGP型，GFNS2型 型号齐全，欢送各界朋友来厂参观或来电质询：
代码意义：
G —工业型、 B—玻璃钢、N—逆流式、L —冷却塔 500T—水量。
设计参数：
空气湿球温度τ=28℃、进水温t 1=43℃、出水温t 2=33℃。
构造特性：
工业型即中高温冷却塔，水温降一盘为 10 ～ 25 ℃。该型增加了塔体直径、风量风压、功率、填料高度等一系列措施。它知合于水温降较高的工业用水的冷却。
选型运用：

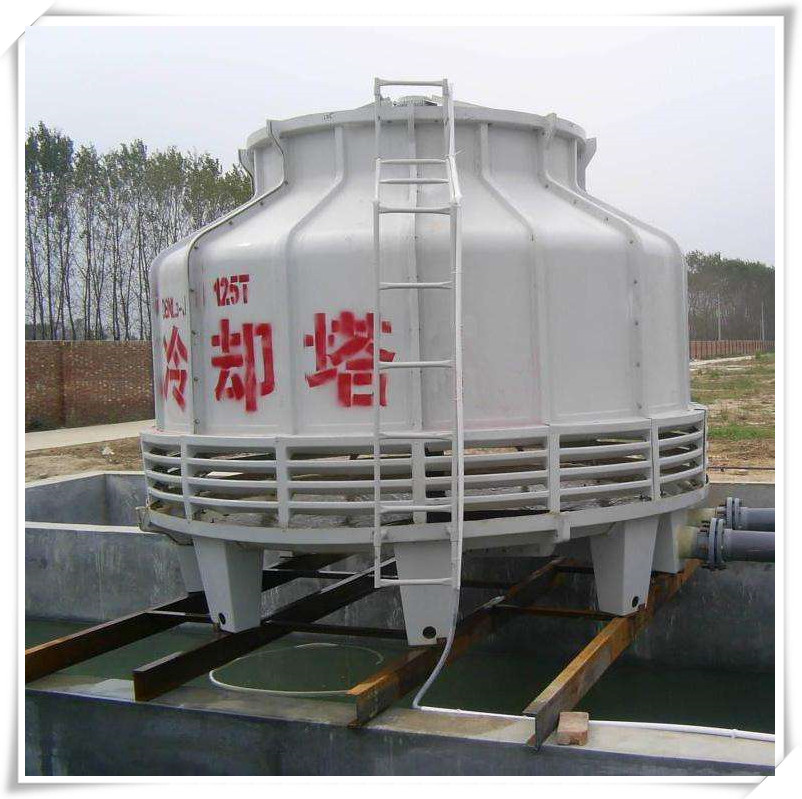

随着工业消费的开展和人民生死水平的不时进步，控制水环境污染，合理开发应用水资源已火烧眉毛。为此，许多单位普 遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，进步了反复应用率，有效地降低本钱费用，同时， 使人们对调整四周环境温湿度、干净度及噪声影响的愿望转换成为理想。 圆形逆流式玻璃钢塔采用逆流式气热交流技术，填料采用优质的改性聚氯 乙波片，以扩散淋水面积；经过旋转布水 方式，完成布水平均，加强冷却效果。我厂曾对本系列产品的外形设计作过部分改良，使其愈加运转牢靠、耐用、装配便当.
主要用处:
（1）DBNL3系列低噪声型玻璃钢塔——适用于水温降3—8度的空调制冷机组等普通冷却场所。
（2）CDBNL3 系列超低噪声型玻璃钢塔——适用于对噪声请求更严的宾馆、医院、公用建筑及距居民区较近的场所。
（3）GBNL3 系列中高温工业型玻璃钢塔 ——适用于水温降10-25度工业用水循环冷却系统。
型号组成: 圆形逆流式玻璃钢塔有三大系列：DBNL3、CDBNL3、GBNL3.
性能与选择:
1、 设计参数
1） 规范工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度δt=5℃，冷幅高t2-τ=5℃
2） 中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度δt=10℃冷幅高t2-τ=6℃
3） 高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度δt=25℃冷幅高t2-τ=8℃
2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再依据热力性能曲线肯定型号。热力性能曲线见 附表1、附表2。对曲线表以外的工况，能够停止热力计算，其填料的容积散质系数β×ν如下： 1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000.
3、运转重量按下塔体存水一半深计算，假如按装满水计算应乘以1.5。
4、本系列冷却塔用于最冷月均匀气温不低于-10℃的地域，气温过低处的用户应提出预防冻结的请求，以便配置淋水导流 环，不使水流到百叶上。冬季连续运转过程中，可在水槽内加电热管。本系列冷却塔用于最冷月均匀气温不低于-10℃的地域 ，气温过低处的用户应提出预防冻结的请求，以便配置淋水导流环，不使水流到百叶上。冬季连续运转过程中，可在水槽内 加电热管。
5、循环水混浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污，必要时采取灭藻及水质稳定措施。
6、适用水温不超越60℃，如超越可在订货时阐明，本厂从选材上加以处理。如需阻燃型冷却塔，请在订货时阐明，本厂 能够满足请求。
7、布水管按名义流量开孔，照实际流量与名义流量相差±15%以上，用户订货时应予以阐明。
8、进水管水压大约为2-5米水柱，设计时不要压力过高，否则会产生飘水现象.
GBNL3工业型玻璃钢冷却塔主要参数：
型号
τ＝28℃冷却水量(m3/h)
τ＝27℃冷却水量(m3/h)
主要尺寸(mm)
δt=10℃
δt=20℃
δt=25℃
δt=10℃
δt=20℃
δt=25℃
总高度
宽度B
GBNL3-70
70
64
56
77
68
60
3294
3134
GBNL3-80
80
73
65
88
78
68
3544
3134
GBNL3-100
100
91
83
110
96
85
3553
3732
GBNL3-125
125
114
100
137
120
106
3803
3732
GBNL3-150
150
136
119
166
145
127
3835
4342
GBNL3-175
175
157
139
192
168
148
4085
4342
GBNL3-200
200
180
159
220
191
169
4223
5134
GBNL3-250
250
225
199
275
239
212
4473
5134
GBNL3-300
300
270
240
332
290
253
4618
6044
GBNL3-350
350
316
276
386
336
296
4868
6044
GBNL3-400
400
360
315
442
383
338
5219
6746
GBNL3-450
450
406
358
495
431
381
5719
6746
GBNL3-500
500
449
393
550
477
422
5589
7766
GBNL3-600
600
545
480
660
576
507
6089
7766
GBNL3-700
700
629
558
775
673
591
6040
8836
GBNL3-800
800
728
644
880
772
680
6540
8836
型号
风量
(m3/h)
风机直径
(mm)
电机功率
(kW)
重量(t)
进水压力
104Pa
自重
运转重
GBNL3-70
49800
1800
2.2
943
3034
2.86
GBNL3-80
54000
1800
3.0
1003
3230
3.15
GBNL3-100
71300
2400
3.0
1695
4125
2.90
GBNL3-125
84000
2400
4.0
1835
4461
3.15
GBNL3-150
106000
2800
4.0
2132
5592
3.01
GBNL3-175
118000
2800
5.5
2344
6365
3.26
GBNL3-200
141300
3400
5.5
3408
9080
3.50
GBNL3-250
167900
3400
7.5
3697
9743
3.75
GBNL3-300
212000
3800
11.0
4180
12560
3.60
GBNL3-350
235300
3800
11.0
4526
13344
3.85
GBNL3-400
282800
4200
11.0
5588
16078
3.70
GBNL3-450
285000
4200
15.0
6390
18180
4.20
GBNL3-500
353200
5000
15.0
6430
22709
3.95
GBNL3-600
381400
5000
18.5
7566
25565
4.45
GBNL3-700
495500
6000
22.0
8574
32210
4.25
GBNL3-800
507500
6000
30.0
10200
36040
4.75
阐明：
1、运用行星齿轮减速器时规范点＜72dB(A)，运用动力带减速器时规范点噪声值与等直径低噪声型冷却塔相同。
2、上表中所列出的湿球温度τ=28℃及τ＝27℃的冷却水量，其工况如下：
当水温降δt=10℃，其进水温度t1=43℃，出水温度t2=33℃，当水温降δt=20℃及25℃时，其进水温度t1分别55℃及60℃，出水温度t2=35℃。
选型与运用：
选 用时需知水量Q,进水温度+1，出水温度+2及设计湿球温度T，依据热力性能曲线肯定型号。
就资料的耐寒而言，能适用于-50摄氏度的地域。但是关于最冷月均匀气温低于-10摄氏度的地域，订货时应提出请求防结冰措施出厂前可配有淋水导流环，使水不流到百叶窗上。
循环水混浊不大于50毫克|升，不宜含有油污和机器性杂质，必要时采取灭藻及水质稳定措施。
根底图供装置时参考。大塔的进出水管方向见图示，小塔可在程度位置恣意定，但不得碰璂，中间有根底的，其荷载应为运转重的25%，其他的75%由外围长方形根底均匀承当，如在屋顶装置，应思索荷载惹起的附加压力。
小于T25形的冷却塔，外面链接的进出水管与冷却塔链接处应设支座，避免过多的重量压在塔壁上。
布水管按名义流量开孔。照实际水量与名义流量相差+-15%以上，订货时阐明，可改动开孔尺，塔的进水管压力大约为2米到5米水柱，设计时压力不要过高，否则流量过大会增加飘水量。
本产品适用于水温不超越60摄氏度，。如超越60摄氏度的，订货时提出。本厂可在选材上加以处理，如需阻燃型冷却塔 ，订货时须说晨，我厂也可满足请求。
150型以上的冷却塔，风机片角度能够调整，但要保证各叶片角度分歧，电流不超越电机的额定电流，各型风机能够短期间倒转来消冰，因而，在结冰严重的地域，应设置可逆磁力起动器。按钮应装置在冷却塔的左近。
冷却塔起动时一定要先开水泵，后开见机。不允许在没有淋水的状况下运用风机直运转。
